SC200/200型施工升降機保養手冊（二）

作者：河南大誠機械編輯：河南大誠機械來源： dghtyy.cn 發布日期： 2021.06.18

信息摘要：

（四）潤滑4.1概述每次安裝升降機后，在正式使用之前必須進行一次包括各部件的全面潤滑，正常運行時按表中的周期進行。在進行潤滑前，必須將沾有灰…

（四）潤滑

4.1 概述

每次安裝升降機后，在正式使用之前必須進行一次包括各部件的全面潤滑，正常運行時按表中的周期進行。在進行潤滑前，必須將沾有灰砂的潤滑部位清除干凈，特別是齒輪、齒條和滾輪等部件。潤滑劑表中推薦了各潤滑部位 (點)使用的潤滑劑類型。采用潤滑劑表中的潤滑劑，徹底且有規律的潤滑，有助于預防事故，減少過早磨損。

注意：

減速機的潤滑需在升降機停機狀態下進行，齒輪齒條、滾輪、背輪、導軌架的潤滑應在籠頂操作升降機上下運行，并嚴格遵守安全操作規程；

（1）潤滑前需清洗油嘴和放油口；

（2）只有通過專業人員按照《說明書》要求進行潤滑才能保證潤滑的最佳效果并且避免錯誤和其它問題；

（3）只有使用高性能的品牌潤滑油才能保證潤滑效果；

4.2 潤滑劑的選擇

施工升降機潤滑劑選擇表

使用場合		潤滑油牌號	工作溫度	潤滑油品牌
使用場合		潤滑油牌號	工作溫度	國產
蝸輪蝸桿減速機	TCW125-1	S2G320	﹣20°~40°
	SJ100-2
	SSJ1230	S4WE320
	潤滑油（GB5903-1995)	0°~40°
常規用途		潤滑脂		L.CKB齒輪油
常規用途				鋰基潤滑油

4.3 各部位的潤滑操作

施工升降機各部件潤滑參照表

潤滑周期	潤滑部位	潤滑劑	用量	潤滑方法
每周	減速器	詳見上表		檢查油位必要時添加
	齒輪齒條	2#鋰基潤滑脂		涂刷
	導軌架主弦桿	2#鋰基潤滑脂		涂刷
每月	防墜安全器	2#鋰基潤滑脂		油槍加注
	導向滾輪	2#鋰基潤滑脂		油槍加注
	背輪	2#鋰基潤滑脂		油槍加注
	門導向輪及門滑輪	2#鋰基潤滑脂		涂刷
	門滑道及門配重滑道	2#鋰基潤滑脂		涂刷
每季	天窗鉸鏈	2#鋰基潤滑脂		油槍加注
	電箱鉸鏈	2#鋰基潤滑脂		滴注
	電機制動器錐套	2#鋰基潤滑脂		滴注，切勿滴到摩擦盤上
每半年（蝸桿減速機）首次運行40小時更換減速機潤滑油	TCW125-1減速機	詳見上表	2.2L	清洗后更換潤滑油
	SSJ1230減速機		2.2L
	SJ100-2減速機		3L

注意：各減速機潤滑油種類的選擇及換油時間的確定應以減速機《使用說明書》或銘牌要求為準，此表格僅供參考！

施工電梯各部位潤滑

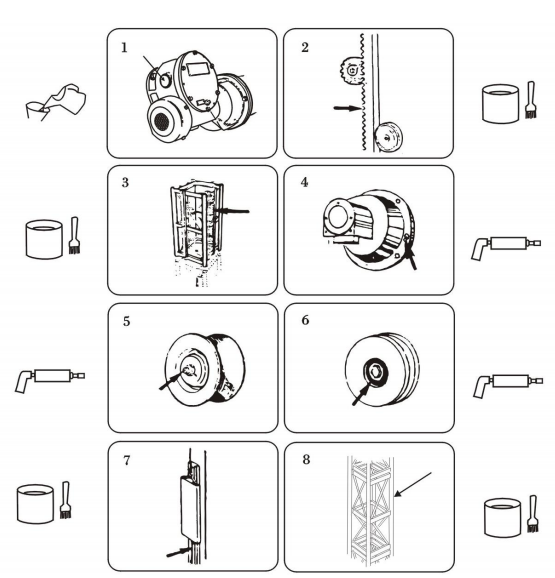

各部位潤滑示意圖

4.4 軸承的潤滑

4.4.1 潤滑的作用

軸承工作時，為了保證軸承有效和可靠的運轉，必須有充分的潤滑。軸承潤滑的作用主要有：

（1）防止和減少軸承的滾動體、滾道及保持架之間金屬的直接接觸，減少摩擦磨損；

（2）在摩擦表面形成油膜，當壓力油膜形成后，可以增大零件接觸承載面積，因此，可以起到減小接觸應力，到達延長滾動接觸疲勞壽命的效果；

（3）潤滑劑具有一定的防銹、防腐蝕的作用；

（4）脂潤滑可以起到增加密封性防止外部污染物侵入的作用；

（5）具有一定的減震降噪的作用。

4.4.2 潤滑脂

在施工升降機中，各活動部件的軸承通常采用油槍加注鋰基潤滑脂的方式潤滑，油槍加滿潤滑脂后，油嘴對正滾輪、背輪、驅動齒輪安裝軸上的油嘴，潤滑脂通過油槍注入到軸承內部，免潤滑軸承無需加注潤滑脂。潤滑脂的填充量因軸承結構、空間、運轉轉速及潤滑脂的種類不同有所變化。潤滑脂的填充量可以根據軸承采用潤滑脂時，所允許的極限轉速與軸承實際工作轉速的比值(轉速比)來確定。

轉速比與潤滑脂填充量的關系

轉速比（n極/n實=A)	填充量
A≤1.25	潤滑脂占軸承內部自由空間的1/3
1.25	潤滑脂占軸承內部自由空間的1/3~2/3
A>5	潤滑脂占軸承內部自由空間的2/3以上
